GW9戶外高壓隔離開關
手機：15167873512
電話：0577-62812331
郵箱：2264555074@qq.com
地址：浙江省溫州市樂清市經濟開發區緯十二路168号
簡介：GW9戶外高壓隔離開關爲交流50Hz的戶外高壓電器設備，額定電壓等級有10kV，15kV，24kV供高壓線路在無負載情況下進行開合，以及對被檢修高壓母線、斷路器等電氣設備帶電的高壓線路進行電氣隔離之用，也可用于開、合小的電容或電感電流。
-
産品詳情
-
相關産品
概述：
GW9戶外高壓隔離開關爲交流50Hz的戶外高壓電器設備，額定電壓等級有10kV，15kV，24kV供高壓線路在無負載情況下進行開合，以及對被檢修高壓母線、斷路器等電氣設備帶電的高壓線路進行電氣隔離之用，也可用于開、合小的電容或電感電流。
本系列戶外隔離開關滿足GB1985《交流高壓隔離開關和接地開關》、IEC60129《交流隔離開關與接地開關》以GB/T11022《高壓開關設備和控制設備标準的共用技術要求》等标準的相關規定。

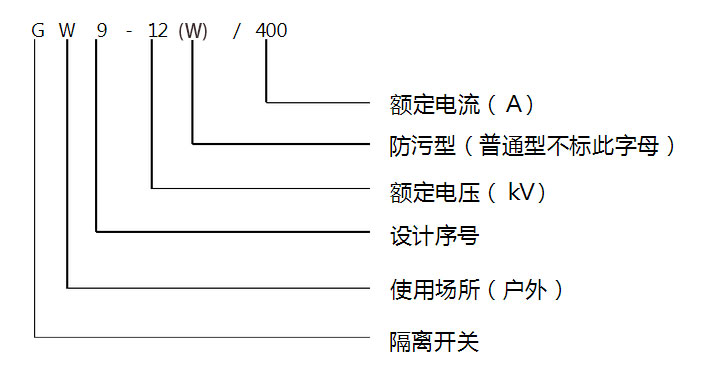

型号含義：
正常使用條件：
◇海拔高度不超過1000m；
◇周圍空氣溫度：上限+40℃，下限一般地區-30℃，高寒地區-40℃；
◇風壓不超過700Pa，(相當于風速34m/s)；
◇地震烈度不超過8度；
◇無頻繁劇烈震動場所；
◇普通型安裝場所應無嚴重影響隔離開關絕緣和導電能力的氣體、蒸氣、化學性沉積、鹽霧、灰塵及其它爆炸性、侵蝕性物質；
◇防污型适用于重污穢地區，但不應有引起火災及爆炸物質。
主要技術參數：
| 項目 | 單位 | 參數 | |||||||
| 額定電壓 | kV | 10 | 18 | 20 | |||||
| 額定工作電壓 | kV | 12 | 17.5 | 24 | |||||
| 額定絕緣水平 | 1min工頻耐受電壓（有效值） | 對地 | kV | 42 | 55 | 65 | |||
| 斷口 | 48 | 65 | 79 | ||||||
| 雷電沖擊耐受電壓（峰值） | 對地 | 75 | 105 | 125 | |||||
| 斷口 | 85 | 120 | 145 | ||||||
| 額定頻率 | Hz | 50 | |||||||
| 鄂東電流 | A | 200 | 400 | 630 | 1250 | 400 | 630 | ||
| 4s短時耐受電流 | KA | 6.3 | 12.5 | 20 | 31.5 | 16 | 20 | ||
| 額定峰值耐受電流 | KA | 16 | 31.5 | 50 | 80 | 40 | 50 | ||
| 爬電距離 | mm | 300 | 380 | ||||||
| 機械壽命 | 次 | 2000 | 2000 | 2000 | |||||

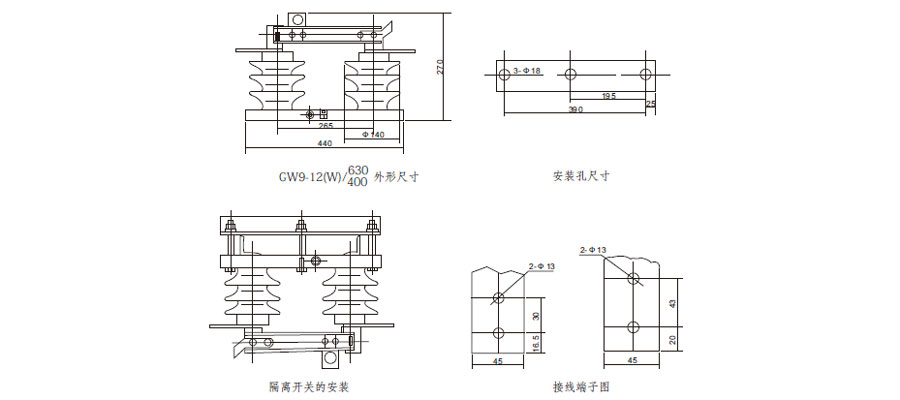

外形及安裝尺寸：
