▨概述

BWX光伏交流彙流箱是适用于光伏組串式發電系統中，承接組串式逆變器與交流配電櫃或升壓變壓器的重要組成部分，此彙流箱的進線采用斷路器輸入，輸出采用斷路器或負荷隔離開關，母線彙流後采用二級防雷保護，系統額定電壓爲AC690V．防護等級與組串式逆變器同級爲IP65．達到室外安裝的要求，滿足防水，防塵、防紫外線，防鹽霧腐蝕等。該産品大大簡化了組串式逆變器與交流配電櫃或升壓變壓器之間的接線，此産品内部結構簡潔明了，布線整齊合理。可靠性高,維護簡單。戶外壁挂式安裝，能适應各種惡劣環境。除了标準材質和尺寸外，可按用戶要求定制。

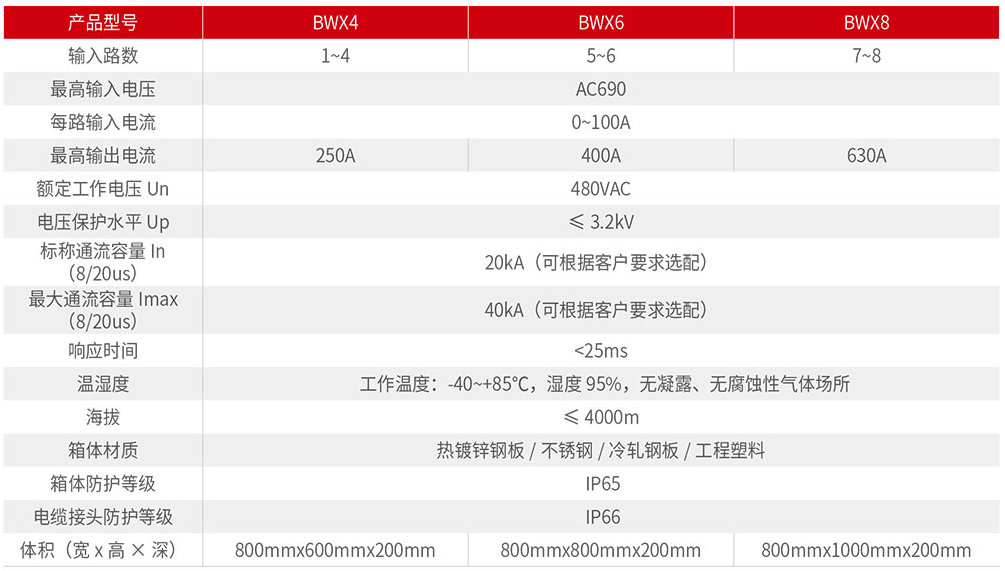

▨電氣技術參數

▨功能特點

交流彙流箱防護等級達到IP65，能滿足室外安裝要求的壁挂式密封型機櫃:

滿足同時接人多路組申式逆變器，每路進線采用熱磁式斷路器進行保護，額定電壓達到AC690V:采用專用高壓防雷器能滿足三相之間的過壓及防雷保護，工作電壓達到AC480V以上:

箱體内的母線全部采用電鍍或純化後的母線連接，減小母線内阻及連接點;

輸出采用斷路器、負荷隔離開關或熔斷器輸出。
